RTDSについて

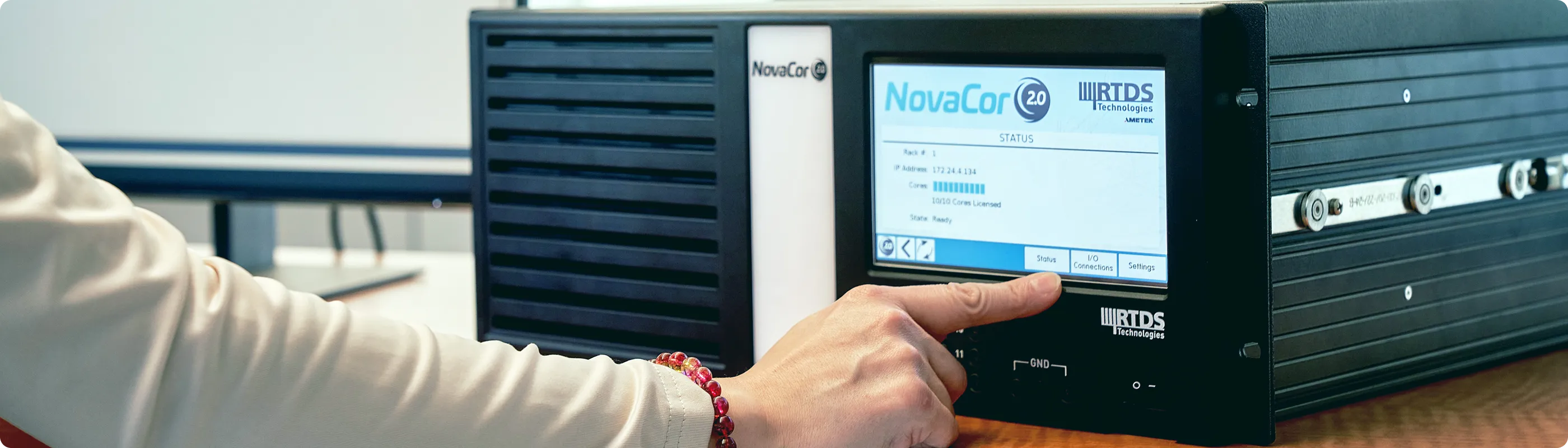

RTDS（リアルタイム・デジタル・シミュレータ）は、
実時間で電力系統をシミュレーションできる全デジタルの解析用シミュレータで、
実際の電力系統が動作している状況を再現することができます。
世界各国の電力会社や重電機器メーカー、研究機関、大学で広く活用されており、
保護リレーやHVDC・SVCなどの制御装置の設計・試験、パワーエレクトロニクスを含む電力系統の解析、
さらに調査・研究・教育・研修など多様な用途に利用されています。

FEATURE RTDSの特徴

RTDSは、数百ns～数百μs※の刻みでリアルタイムシミュレーションを実現し、1000母線以上の大規模系統にも対応します。世界各国で利用され、他の実績あるソフトウェアや実系統との等価性も検証済みです。
アナログ信号やデジタル信号を入出力する機能により、制御装置や保護リレーとの閉ループ試験が可能です。専用の周辺装置を接続することで多様な通信プロトコルを使用した装置やブラックボックス化したプログラムと相互接続したシミュレーションも可能です。 PC上のGUI「RSCAD」を使い、豊富なコンポーネントを組み合わせて容易にモデル構築・解析ができ、潮流計算やスクリプトによる自動実行機能も備えています。付属ツール「CBuilder」を使って電力機器や制御系のユーザ定義コンポーネントを作成できます。 RSCADは継続的にアップデートされ、メンテナンス契約ユーザに最新機能やモデルが提供されます。
ハードウェアも世代間互換を保っており、既存設備を活かしながら低コストで機能強化が可能です。

※通常の計算刻み（タイムステップ）は30〜60μsですが、本シミュレータはマルチタイムステップに対応しています。目的に応じて刻み幅を調整でき、例えばインバータを詳細に模擬する場合には数μsまで細かく設定してシミュレーションを行うことが可能です。
